工程制圖螺紋接件制圖作業

機械設計手冊查詢 GB/T 5782-2002 GB/T6170-2002 GB/T 97.1-200220是指螺栓的直徑是20mm。M20的螺栓直徑20mm，開孔直徑22mmM20的六角螺母。對邊S=30，M=16 墊圈的具體尺寸要看標準然后根據兩種不同工件的厚度決定所選擇的螺栓的長度，螺母和墊圈的大小直接查詢手冊綜合上述尺寸，組合在一起就能畫出相應的連接圖

專業P圖大魔王

2018-12-24TA獲得超過2萬個贊

這是機械制圖的嘴賤的螺紋，你可以用3D軟件直接生成工程圖，螺紋自動就出來了，比如Soildworks等。

淺易凡6029

2018-12-23

滿意的話,給個采納

六角頭螺栓畫法和詳細步驟

六角螺母畫法一般有兩種,一種是查表畫法。一種是比例畫法。 六角螺母畫法步驟: 1)畫正六棱柱 先畫俯視圖,以2d為直徑畫圖,并作為內接正六邊形,然后畫出正六棱柱的主視圖和左視圖。 2)畫雙曲線的投影 制造六角螺母時,常做出30°倒角,使六個棱面與圓錐面相交,因而在正六棱柱的側面形成雙曲線形狀的截交線。作圖時為了簡便,可用圓弧代替雙曲線。 主視圖中,作半徑為1.5d的圓弧,且與上底中點相切,小圓弧的半徑r由作圖決定,并作30°倒角與小圓弧相切。 左視圖中,以d為半徑作圓弧與上底相切。 3)畫螺紋的大徑和小徑(

匿名用戶

2013-04-19

六角螺母畫法一般有兩種，一種是查表畫法。一種是比例畫法。業內人士對于六角螺母畫法十分關注，下面，世界工廠泵閥網為大家詳細介紹六角螺母畫法。 六角螺母畫法有兩種：一為查表畫法，即按國標數據來畫;一為比例畫法，也稱簡化畫法。這兩種畫法有一個共同點，就是螺母上的相貫線均用圓弧代替。概括地來說，在畫六角螺母時，先找一個中心點，取半徑畫圓(如畫一個直徑為100

工程制圖螺紋畫法

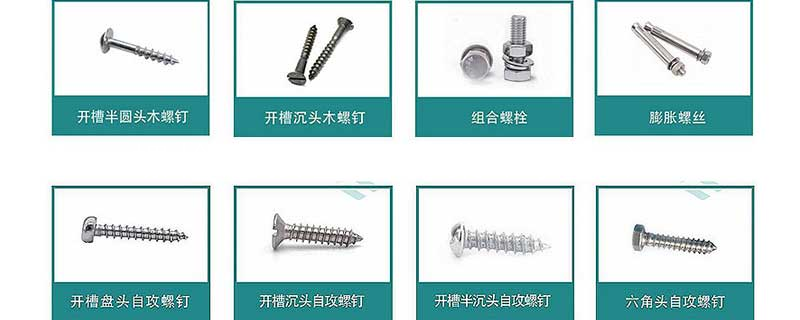

一、螺紋緊固件的種類螺紋緊固件指的是通過螺紋旋合起到連接、緊固作用的零件，常用的螺紋緊固件有螺栓、雙頭螺柱、螺釘、螺母和墊圈等，均為標準件。二、螺紋緊固件的規定標記緊固件有完整標記和簡化標記兩種標記方法。完整標記形式如下：例如: 螺栓 GB/T 5782-2000-M12×80-8.8-A-O表示：六角頭螺栓公稱直徑d=M12，公稱長度80，性能等級8.8級，產品等級A級，表面氧化。在一般情況下，緊固件采用簡化標記，簡化原則如下：（1）類別（名稱）、標準年代號及其前面的“-”，允許全部或部分省略。省略年代號的標準應以現行標準為主。（2）標記中的“-”允許全部或部分省略；標記中“其他直徑或特性”
